近些天，經(jīng)常有客戶(hù)會(huì )誤以為PVC制品就是硅膠制品。今天，我就來(lái)為大家講一下它們二者之間的區別。首先，從產(chǎn)品外觀(guān)上看，PVC產(chǎn)品相對硅膠產(chǎn)品顯粗糙，硅膠產(chǎn)品表面光滑，有色澤；其次，從手感上判斷，硅膠產(chǎn)品質(zhì)柔軟，韌性及彈性較好，PVC軟膠相對少硬兩者軟硬度均可調節，但PVC無(wú)韌性；再次，PVC材料有普通料和環(huán)保料也叫ATBC-PVC，而硅膠可以通過(guò)ROHS認證，是環(huán)保的。

       還有就是材質(zhì)不同：PVC屬塑膠，主要材質(zhì)是聚氯乙烯。硅膠屬橡膠，主要原料是二氧化硅。前面好多期科鑫小編都有對硅膠制品作過(guò)詳細的介紹，感興趣的友友們可以翻閱。今天我們對PVC材質(zhì)作一下詳細介紹。

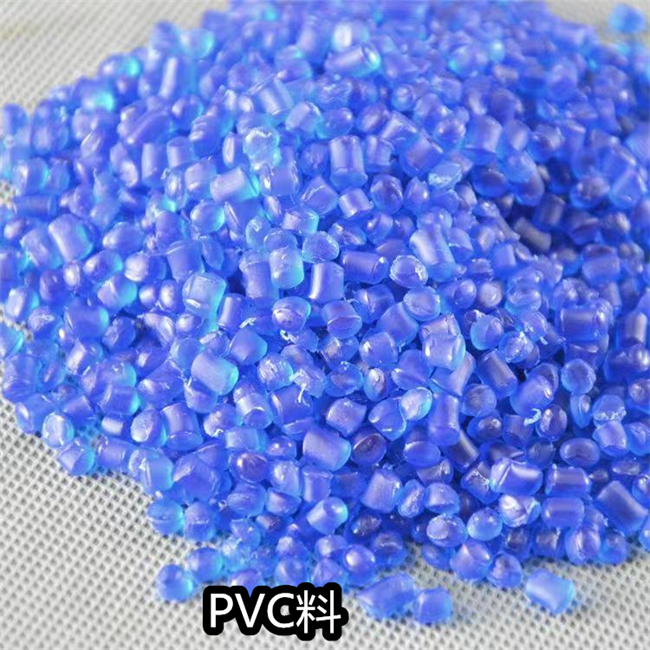

       PVC是由聚氯乙烯 4）PVC 我們常用的聚氯乙烯膠料都是顆粒狀的，它是多成份的塑料，除了前面講的聚氯乙烯樹(shù)脂粉以外，還必須加入增塑劑增加它的流動(dòng)性，加入穩定劑提高它的熱穩定性，加入潤滑劑提高它的脫模性，以及填料，著(zhù)色劑，偶聯(lián)劑等；因為各成份的含量不同，就形成了各種機械性能差異很大的不同硬度的PVC顆粒；它一般用IP度數表示；PVC顆粒大體分為：軟質(zhì)PVC，硬質(zhì)PVC。 學(xué)名：聚氯乙烯 英文名：polyvinyl chloride 單體：氯乙烯 收縮率：1%。 本色：純凈的聚氯乙烯，只是一種白色的粉未，也就是說(shuō)它只是一種高分子樹(shù)脂，不能用于直接加工產(chǎn)品；由于合成工藝路線(xiàn)的不同，這種樹(shù)脂粉一般分為兩類(lèi)：一種是疏松型樹(shù)脂，另一種是緊密型樹(shù)脂。

      外觀(guān)：因PVC膠料所含的組份不同，它的外觀(guān)差異很大。有的透明如玻璃，也有不透明的；有的非常柔軟，耐折疊，有類(lèi)橡膠彈性；也有硬質(zhì)的，象ABS，機械性能優(yōu)良，可以做工程材料。大部分的PVC有輕微毒性，但不致于一接觸就能種毒；也有食品級的PVC膠顆粒。

      燃燒特征：PVC難燃，離火即滅；但燃燒時(shí)，火焰上端呈黃色，下端呈綠色（綠色是氯離子的特有色譜），冒白色煙霧（白色煙霧是HCL氣體與水結合的產(chǎn)物）；燃燒時(shí)，膠料發(fā)軟，同時(shí)，發(fā)出刺激性的氣味，似鹽酸。

優(yōu)點(diǎn)：

      a）耐酸堿，不耐有機容劑，電絕緣性?xún)?yōu)良；有耐火自息性能，這對家電材料相當重要，也比較耐磨，能消聲減振；

      b）硬質(zhì)的PVC：表面硬度，拉伸強度，剛性等機械強度都高于PE，接近于A(yíng)BS，可以做工程材料。

      c）軟質(zhì)的PVC，相當柔軟，有橡膠彈性，耐折疊

      d）聚氯乙烯的最大特點(diǎn)是阻燃，因此被廣泛用于防火應用。但是聚氯乙烯在燃燒過(guò)程中會(huì )釋放出氯化氫和其他有毒氣體，例如二惡英。

缺點(diǎn)：

      a）硬質(zhì)的PVC，會(huì )低溫變脆；

      b）軟質(zhì)的PVC，會(huì )低溫變硬。加工過(guò)程中，對熱敏感，熱穩定性差，受熱時(shí)，引起不同的降解；對硬質(zhì)PVC，對應變敏感，變形后不能完全復原；對軟質(zhì)PVC，還有增塑劑外遷之敝（增塑劑外遷，引起材料變硬）；因為在加工過(guò)程中，多多少少會(huì )少量分解HCL氣體，它會(huì ) 對設備和模具形成較大的腐蝕，因此，要注意防腐。

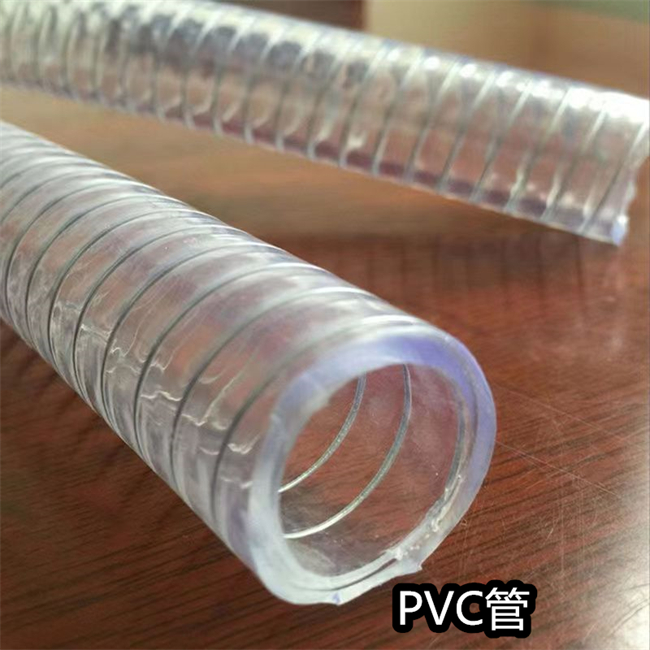

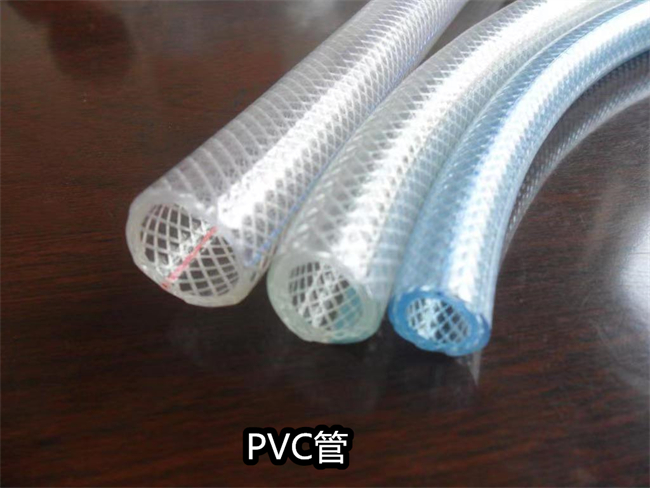

       用途：用于擠出包裝薄膜，農業(yè)薄膜，管道，門(mén)窗，板材 以及注塑低檔日用品及外殼，非承載荷構件，電線(xiàn)，電纜，插頭，減振墊 和擠出吹塑容器，中空制品，瓶子

       注塑性能：PVC為無(wú)定形高聚物，沒(méi)有明顯的熔點(diǎn)，一般加熱到120℃--145℃就能熔化，但150℃以下就能分解出HCL氣體；180℃就大量的分解成HCL氣體；因此，需加入大量的熱、 穩定劑才能注塑，注塑溫度的可調區間較小。注塑時(shí)，一般使用溫度為140℃--160℃；有時(shí) 也可以達到190℃，但時(shí)間不能超過(guò)20分鐘，否則會(huì )大量分解，注射PVC料停機時(shí)及時(shí)換以PS回料或PE料清洗料筒，防止PVC 降解產(chǎn)出HCL氣體，腐蝕螺桿，料筒內壁。因為氯離子的存在，它會(huì )輕微吸水，生產(chǎn)時(shí)，需哄干；烘干溫度在75℃--90℃之間，烘干1.5hr—2.5hr；聚氯乙烯的熔體粘度，流長(cháng)比小，薄壁制品可能缺膠，因此，澆口和流道相對較大。收縮率為10‰；溢邊值為0.05m。

       以上就是關(guān)于PVC的詳細介紹，在以后的日子里，科鑫小編將會(huì )為大家帶來(lái)更多橡塑制品方面的內容，希望大家能持續關(guān)注哦
